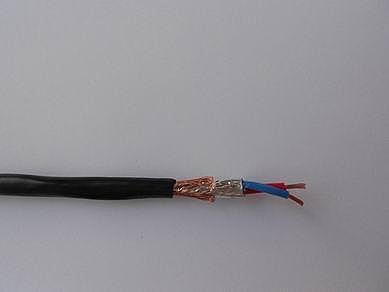

RS-485 電纜信號線特性阻抗120歐姆，導體為2*2*24AWG多股鍍錫電解銅絲絞合而成，花色J緣護套宜于安裝識別，鋁箔/聚酯帶總體100%屏蔽，附加立多股絞合鍍錫銅絲接地導體，工業灰色PVC外護套，外護套顏色可選。

RS232/RS-485通訊電纜信號線適用于EIA RS-232/422通訊網絡，是樓宇自控、工業控制網絡、電力自動化等通訊網絡的常用電纜型號。

產品描述：特性阻抗120歐姆，導體為2*2*24AWG多股鍍錫電解銅絲絞合而成，花色J緣護套宜于RS-485RS-485通訊電纜2*18AWG安裝識別，鋁箔/聚酯帶總體100%屏蔽，附加立多股絞合鍍錫銅絲接地導體，工業灰色PVC外護套，符合UL AWM 2919文件。RS-485RS-485通訊電纜2*18AWG

RS-485通訊電纜

RS-485通訊電纜在一般場合采用雙絞線就可以，但在要求比較高的環境下可以采用帶屏蔽層的雙絞電纜。在使用RS485通訊時，對于特定的傳輸線路，主機（召測設備）到儀表的485口間的電纜長度與數據信號傳輸?shù)牟ㄌ芈食煞幢龋贿@個長度主要受信號的失真以及噪聲的影響所影響。理論上RS485的傳輸距離能達到1200米，但實際應用中傳輸距離要小于1200米，具體長度受周圍的環境影響。

RS485電纜價格、RS485 通信電纜、RS485 雙絞線 RS-485RS-485通訊電纜2*18AWG

性阻抗為120Ω的雙絞屏蔽電纜廣泛用于RS485/422、CANBUS等總線，該 系列電纜規格很多，請?zhí)峁╇娎|的敷設環境、通信速率、大無中繼傳輸距離等參數，我們將依照具體情況推薦適當?shù)漠a品。一般推薦如下：

   普通雙絞屏蔽型RS-485RS-485通訊電纜2*18AWG電纜 STP-120Ω（for RS485 & CAN） one pair 20 AWG ，電纜外徑7.7mm左右。適用于室內、管道及一般工業環境。使用時，屏蔽層一端接地！

   普通雙絞屏蔽型電纜 STP-120Ω（for RS485 & CAN） one pair 18 AWG ，電纜外徑8.2mm左右。適用于室內、管道及一般工業環境。使用時，屏蔽層一端接地！

   鎧裝雙絞屏蔽型電纜 ASTP-120Ω（for RS485 & CAN） one pair 18 AWG ，電纜外徑12.3mm左右。可用于干擾嚴重、鼠害頻繁以及有防雷、防爆要求的場所。使用時，建議鎧裝層兩端接地，內層屏蔽一端接地！

   性阻抗RS-485RS-485通訊電纜2*18AWG為100Ω的雙絞屏蔽電纜 STP-100Ω(for FF & PROFIBUS-PA) one pair 18 AWG 則應用于FF、PROFIBUS-PA 總線，常用18AWG導體。

485總線由于其布線簡單，穩定可靠從而廣泛的應用于視頻監控，門禁對講，樓宇報警等各個L域中，但是，在485總線布線過程中由于有很多不完全準確的概念導致出現很多問題。現在將一些錯誤的觀念作出一些澄清。

1.485信號線可以和強電電源線RS-485RS-485通訊電纜2*18AWG一同走線。在實際施工當中，由于走線都是通過管線走的，施工方有的時候為了圖方便，直接將485信號線和電源線綁在一起，由于強電具有強烈的電磁信號對弱電進行干擾，從而導致485信號不穩定，導致通信不穩定。

2.485信號線可以使用平行線作為布線，也可以使用非屏蔽線作為布線。由于485信號是利用差模傳輸?shù)模从?85+與485-的電壓差來作為信號傳輸。如果外部有一個干擾源對其進行干擾，使用雙絞線進行485信號傳輸?shù)臅r候，由于其雙絞，干擾對于485+，485-的干擾效果都是一樣的，那電壓差依然是不變的，對于485信號的干擾縮到了小。同樣的道理，如果有屏蔽線起到屏蔽作用的話，外部干擾源對于其的干擾影響也RS-485RS-485通訊電纜2*18AWG可以盡可能的縮小。

3.選擇使用普通的超五類屏蔽雙絞線即網線就可以。由于原材料價格上漲，導致現在市場上的線材魚龍混雜，有不良商人利用某種合金來D替銅絲來做網線，在外面鍍銅以蒙混客戶。具體區別方法：看網線截面，如果是銅色的話，就是銅絲，如為白色，則是用合金以次充好。合金一般比較脆，容易斷，而且導電性遠不如銅絲，很容易在工程施工中造成問題。線材一般那建議選擇標準的485線，其為屏蔽雙絞線，傳輸線不是像網線那樣為單RS-485RS-485通訊電纜2*18AWG股的銅絲，而是多股銅絲絞在一起形成一根線，從而即使某根小銅絲斷掉，也不會影響整個的使用。

4.485布線可以任意布設成星型接線與樹形接線。485布線規范是須要手牽手的布線，一旦沒有借助485集線器和485中繼器直接布設成星型連接和樹形連接，很容易造成信號反射導致總線不穩定。很多施工方在485布線過程中，使用了星型接線和樹形接線，RS-485RS-485通訊電纜2*18AWG有的時候整個系統非常穩定，但是有的時候則總是出現問題，又很難查找原因，一般都是由于不規范布線所引起的。如果由于現場的限制，須要進行星型連接或者樹形連接，可以使用485集線器和485中繼器解決相關問題。

5.485總線須要接地。在很多技術文檔中，都提到485總線須要接地，但是沒有詳細的提出如何接地。嚴格的說，485總線須要單點可靠接地。單點就是整個485總線上只能是有一個點接地，不能多點接地，因為將其接地是因為要將地線（一般都是屏蔽線作地線）上的電壓保持一致，防止共模干擾，如果多點接地適得其反。可靠接地時整個485線路的地線須要有良好的接觸，從而保證電壓一致，因為在實際施工中，為了接線方便，將線剪成多段再連接，但是RS-485RS-485通訊電纜2*18AWG沒有將屏蔽線作良好的連接，從而使得其地線分成了多段，電壓不能保持一致，導致共模干擾。
