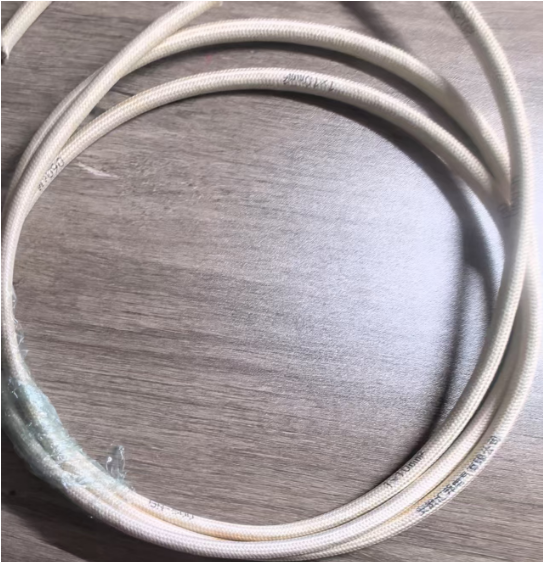

耐高溫屏蔽防火軟電纜ABHBRP-3*4+1*2.5
一：產品特點及用途
耐高溫屏蔽防火軟電纜ABHBRP-3*4+1*2.5適用于發電、冶金等高溫、防火、防腐等惡劣環境下移動電器用電氣連接或動力傳輸。
二：產品執行標準：耐高溫屏蔽防火軟電纜ABHBRP-3*4+1*2.5執行企業標準.
耐火特性符合GB12666.6-90要求(IEC331)
三：耐高溫屏蔽防火軟電纜ABHBRP-3*4+1*2.5使用特性
1． 交流額定電壓： 1KV及以下
高使用溫度：一種-40-500℃
一種-40-800℃
2． 耐火特性：火焰溫度950-1000℃、燃燒時間90min、附加額定電壓3A電流
四：基本型號及M稱
型號 | 產品M稱 |
ABHBR | 耐高溫防火軟電纜 |
ABHBRP | 耐高溫屏蔽防火軟電纜 |
五：主要技術指標
性能項目 | 單位 | 技術指標 |
20℃導體直流電阻≤ | Ω/km | 參照表 |
試驗電壓 | 3.5/5min | |
J緣電阻 | MΩ/km | 500 |
耐火特性 | GB12666.6A類或B類 | |
阻燃特性 | GB12666.5A類或B類 |
六：基本電纜規格及結構參數
規格mm2 | 近似外徑(mm) | 規格mm2 | 近似外徑(mm) |
2*1.5 | 10.0 | ||
3*1.5 | 10.2 | ||
3*2.5 | 12.5 | 3*2.5+1*1.5 | 14.0 |
3*4 | 14.2 | 3*4+1*2.5 | 15.7 |
3*6 | 16.5 | 3*6+1*4 | 17.5 |
3*10 | 17.5 | 3*10+1*6 | 20.0 |
3*16 | 20.5 | 3*16+1*10 | 22.8 |
3*25 | 23.9 | 3*25+1*1 | 26.5 |
