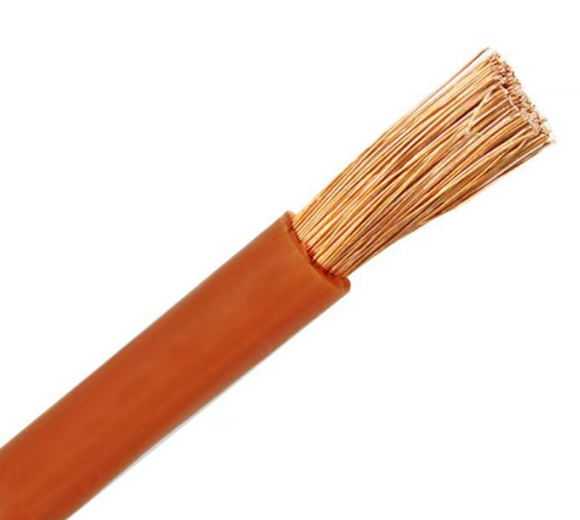

用途：電機引接線JV-1*50mm2適用于*地與電機繞組連接并引出機殼或繞組與電機上的接線柱連接用電纜。電纜長期工作溫度zui高為70℃，敷設時zui大彎曲半徑大于電纜外徑的 4倍。
一、銷售執行標準:電機引接線JV-1*50mm2 執行JB6213.2—1992
二、使用條件
1、連續運行導體zui高溫度為70℃
2、敷設時的允許彎曲半徑應不小于電纜（電線）外徑的4倍
三、型號及名稱
|
型 號 |
名 稱 |
|
JV |
銅芯聚氯乙烯絕緣電機繞組引接電纜（電線） |
|
JF |
銅芯丁晴聚氯乙烯復合物絕緣電機繞組引接電電纜（電線） |
|
JXN |
銅芯橡皮絕緣丁晴橡皮護套電機繞組引接電纜（電線） |
|
JXF |
銅芯橡皮絕緣氯丁護套電機繞組引接電纜（電線） |
(J-電機繞組引線軟電線電纜,V-聚氯乙烯絕緣,F-丁晴聚氯乙烯,X-橡皮絕緣,N-丁晴橡皮,F-氯丁護套)
四、電纜(電線)的規格范圍
|
型 號 |
額定電壓（V） |
芯 數 |
標稱截面（mm2） |
|
JV、JF |
500 |
1 |
0.3～50 |
|
JXN、JXF |
500 |
0.5～120 |
|
|
1000 |
0.5～120 |
||
|
3000 |
2.5～120 |
||
|
6000 |
2.5～240 |
五、電線電纜的參考外徑
|
標稱截面 |
JV、JF |
JXN、JXF |
標稱截面 |
JV、JF |
JXN、JXF |
||||||
|
平均外徑上限 |
平均外徑上限 |
||||||||||
|
500V |
500V |
1000V |
3000V |
6000V |
500 |
500 |
1000 |
3000 |
6000 |
||
|
0.3 |
2.4 |
— |
— |
— |
— |
16 |
9.0 |
11.2 |
12.0 |
15.2 |
18.0 |
|
0.4 |
2.5 |
— |
— |
— |
— |
25 |
11.5 |
13.7 |
14.6 |
17.8 |
20.6 |
|
0.5 |
2.6 |
4.3 |
5.1 |
— |
— |
35 |
12.7 |
14.9 |
15.7 |
18.9 |
21.7 |
|
0.75 |
2.8 |
4.5 |
5.4 |
— |
— |
50 |
14.7 |
17.1 |
17.9 |
18.9 |
23.3 |
|
1.0 |
3.0 |
4.7 |
5.5 |
— |
— |
70 |
19.6 |
20.5 |
24.0 |
27.0 |
|
|
1.5 |
3.3 |
5.0 |
5.9 |
— |
— |
95 |
— |
21.9 |
22.8 |
26.5 |
28.9 |
|
2.5 |
3.9 |
6.2 |
7.1 |
10.3 |
13.5 |
120 |
— |
24.6 |
25.0 |
28.6 |
30.8 |
|
4 |
4.7 |
6.8 |
7.7 |
11.0 |
14.2 |
150 |
— |
— |
— |
— |
31.5 |
|
6 |
6.2 |
7.5 |
8.4 |
12.0 |
15.2 |
185 |
— |
— |
— |
— |
33.5 |
|
10 |
7.8 |
10.0 |
10.9 |
14.0 |
16.8 |
240 |
— |
— |
— |
— |
36.5 |
六、交貨要求
產品交貨長度按雙方協議規定，計量誤差允許不超過± 0.5%
