扁平軟電纜TVVB EVVF

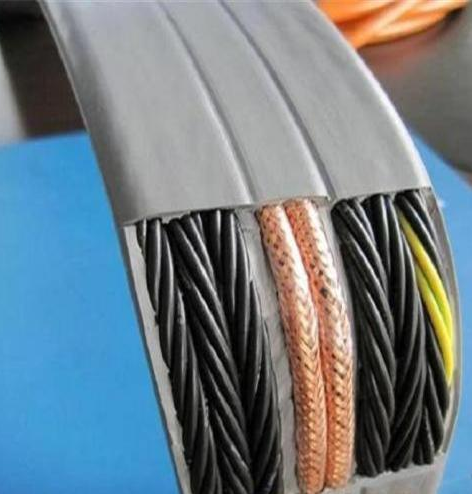

一、扁平軟電纜TVVB EVVF用途: 扁平軟電纜TVVB EVVF適用于交流額定電壓300/500V（或450/750V）及以下電梯,行車和升降機械設備等，具有集動力、控制、通訊、攝像監控等特性于一體的優越性。
二、扁平軟電纜TVVB EVVF使用特性：
1、電纜導體的長期允許工作溫度不超過70℃，敷設環境溫度應不低于0℃。
2、安裝自由懸掛長度不超過80m，移動速度不超過4m/s。
3、電纜敷設安裝允許彎曲半徑應不小于電纜小邊的6倍。
三、執行標準：GB/5023.6-1997及補充要求
四、型號名稱：
|
TVVKP |
聚氯乙烯絕緣聚氯乙烯護套圓型屏蔽電梯電纜 |
|
TVVKG |
聚氯乙烯絕緣聚氯乙烯護套圓型加強芯電梯電纜 |
|
TVVB EVVF |
聚氯乙烯絕緣聚氯乙烯護套扁型電梯電纜 |
|
TVVBP |
聚氯乙烯絕緣聚氯乙烯護套扁型屏蔽電梯電纜 |
|
TVVBG EVVF（SR） |
聚氯乙烯絕緣聚氯乙烯護套扁型加強芯電梯電纜 |
|
TVVBPG |
聚氯乙烯絕緣聚氯乙烯護套扁型屏蔽加強芯電梯電纜 |
|
TVVK |
聚氯乙烯絕緣聚氯乙烯護套圓型電梯電纜 |
|
YTB |
編制電梯電纜 |
|
YT |
高強度橡套電梯電纜 |
|
YTF |
氯丁或其它相當?shù)暮铣蓮椥泽w橡套電梯電纜
五, 部分產品技術參數：
|
型號 |
規格(mm2) |
導體結構(mm) |
電纜近似尺寸(mm×mm) |
電纜近似重量(kg/km) |
20℃導體電纜電阻（Ω/km） |
20℃線芯絕緣電阻（Ω/km） |
|
EVVF(P) |
12×0.75 |
30/0.18 |
4.3×32.1 |
280 |
24.9 |
20 |
|
18×0.75 |
30/0.18 |
4.3×46.1 |
415 |
24.9 |
20 |
|
|
24×0.75 |
30/0.18 |
4.3×63.1 |
560 |
24.9 |
20 |
|
|
EVVF(PR) |
12×0.75 |
30/0.18 |
4.3×37.3 |
310 |
24.9 |
20 |
|
18×0.75 |
30/0.18 |
4.3×51.3 |
445 |
24.9 |
20 |
|
|
24×0.75 |
30/0.18 |
4.3×68.3 |
590 |
24.9 |
20 |
|
|
EVVF(S) |
18×0.75 |
30/0.18 |
7.3×34.5 |
435 |
25.6 |
20 |
|
24×0.75 |
30/0.18 |
8.0×38.1 |
485 |
25.6 |
20 |
|
|
30×0.75 |
30/0.18 |
8.6×41.5 |
605 |
25.6 |
20 |
|
|
36×0.75 |
30/0.18 |
9.3×47.2 |
745 |
25.6 |
20 |
|
|
40×0.75 |
30/0.18 |
8.6×53.8 |
790 |
25.6 |
20 |
|
|
60×0.75 |
30/0.18 |
9.3×73.2 |
1170 |
25.6 |
20 |
|
|
EVVF(SR) |
18×0.75 |
30/0.18 |
7.3×40.5 |
485 |
25.6 |
20 |
|
24×0.75 |
30/0.18 |
8.0×42 |
580 |
25.6 |
20 |
|
|
30×0.75 |
30/0.18 |
8.6×48.5 |
695 |
25.6 |
20 |
|
|
36×0.75 |
30/0.18 |
9.3×52.7 |
825 |
25.6 |
20 |
|
|
40×0.75 |
30/0.18 |
8.6×60.1 |
875 |
25.6 |
20 |
|
|
60×0.75 |
30/0.18 |
9.3×83.6 |
1385 |
25.6 |
20 |
