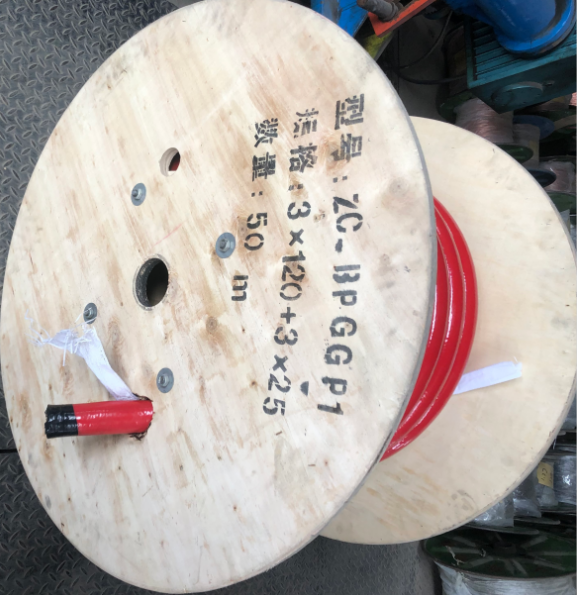

硅橡膠耐高溫變頻電纜ZR-BPGGP1-3*120+3*25
一：產品特點及用途：
硅橡膠耐高溫變頻電纜ZR-BPGGP1-3*120+3*25適用于交流額定電壓0.6/1KV及以下固定敷設用動力傳輸線或移動電器用連接電纜，產品具有耐熱輻射、耐寒、耐酸堿及腐蝕性氣體、防水等特性，電纜結構柔軟，輻射方便，高溫（高寒）環境下電氣性能穩定，抗老化性能突出，使用壽命長，廣泛用于冶金、電力、石化、電子、汽車制造等行業。
二：產品執行標準：
硅橡膠耐高溫變頻電纜ZR-BPGGP1-3*120+3*25產品執行標準：企業標準，阻燃耐火特性試驗執行GB12666-90要求
三：硅橡膠耐高溫變頻電纜ZR-BPGGP1-3*120+3*25使用特性
1．交流額定電壓：U0/U 0.6/1KV， 高工作溫度： 180℃
低環境溫度：固定敷設-60℃
2．電纜安裝敷設溫度應不低于-25℃。
3．電纜允許彎曲半徑：電纜很小為電纜外徑的10倍
四：硅橡膠耐高溫變頻電纜ZR-BPGGP1-3*120+3*25基本型號及名稱 表1
|
型 號 |
名 稱 |
|
ZR-BPGGP |
阻燃硅橡膠絕緣硅橡膠護套編織屏蔽阻燃耐高溫變頻電纜 |
|
ZR-BPGGP2 |
阻燃硅橡膠絕緣硅橡膠護套銅帶繞包屏蔽阻燃耐高溫變頻電纜 |
|
ZR-BPGGP3P1 |
阻燃硅橡膠絕緣硅橡膠護套鋁塑復合袋繞包+鍍錫絲編織雙層屏蔽阻燃耐高溫變頻電纜. |
|
ZR-BPGGP1 |
阻燃硅橡膠絕緣硅橡膠護套鍍錫絲編織屏蔽耐高溫變頻電纜。 |
|
ZR-BPGGPR |
阻燃硅橡膠絕緣硅橡膠護套編織屏蔽軟耐高溫變頻電纜。 |
|
ZR-BPGVFP |
阻燃硅橡膠絕緣丁青護套編織屏蔽阻燃耐高溫變頻電纜 |
|
ZR-GVFP1 |
阻燃硅橡膠絕緣丁青護套銅帶繞包屏蔽阻燃耐高溫變頻電纜 |
|
ZR-BPGVFP3P1 |
阻燃硅橡膠絕緣丁青護套鋁塑復合袋繞包+鍍錫絲編織雙層屏蔽阻燃變頻電纜。 |
|
ZR-BPFGP3P1 |
阻燃氟塑料絕緣硅橡膠護套鋁塑復合袋繞包+鍍錫絲編織雙層屏蔽耐高溫變頻電纜 |
|
ZR-BPFFP1 |
阻燃氟塑料絕緣氟塑料護套鍍錫絲編織屏蔽耐高溫變頻電纜。 |
|
ZR-BPFGP1 |
阻燃氟塑料絕緣硅橡膠護套鍍錫絲編織屏蔽耐高溫變頻電纜 |
|
ZR-YGVFTP2 |
阻燃硅橡膠絕緣丁青護套銅絲纏繞+銅帶繞包屏蔽耐高溫變頻電纜。 |
|
ZR-BPGGP12R |
阻燃硅橡膠絕緣硅橡膠護套銅帶繞包+銅絲編織雙層屏蔽耐高溫變頻電纜 |
|
ZR-BPGGP2 |
阻燃硅橡膠絕緣硅橡膠護套銅帶繞包屏蔽耐高溫變頻電纜。 |
|
ZR-BPGVFPX13R |
阻燃硅橡膠絕緣丁青護套鋁塑復合袋繞包+鍍錫絲編織雙層屏蔽阻燃變頻電纜 |
備注：導體線芯中銅絲可以采用鍍錫，阻燃型電纜型號前加ZR，軟結構電纜加R。五：代號名稱和含義表2
|
代號 |
代號含義 |
|
ZR |
阻燃代號 |
|
BP |
變頻電力電纜 |
|
銅導體 |
省略 |
|
G |
硅橡膠絕緣或護套 |
|
F |
F46絕緣或護套 |
|
V |
聚氯乙烯絕緣或護套 |
|
YJ |
交聯聚乙烯絕緣 |
|
VF |
丁青護套 |
|
P(P1) |
銅編織屏蔽(鍍錫編織屏蔽) |
|
P2 |
銅帶繞包屏蔽 |
|
P3 |
鋁聚酯復合膜繞包屏蔽 |
|
PP2 |
銅絲編織銅帶繞包屏蔽 |
六：硅橡膠耐高溫變頻電纜ZR-BPGGP1-3*120+3*25規格主線芯截面
|
型號 |
芯數 |
標稱截面mm2 |
|
全部型號 |
3+3 3+1 |
4，6，10，16，25，35，50，70，95，120，150，185，240 |
六：主要技術指標1．成品電纜導體直流電阻(符合GB3956規定)2．成品電纜的絕緣電阻（20℃）氟塑料及硅橡膠絕緣應不小于100MΩ*km。聚氯乙烯絕緣應不小于50 MΩ*km。3．成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。4．屏蔽層傳輸阻抗電纜在100MHz時傳輸阻抗等于或小于100Ω/m。電纜的理想屏蔽抑制系數等于或小于0.7。
