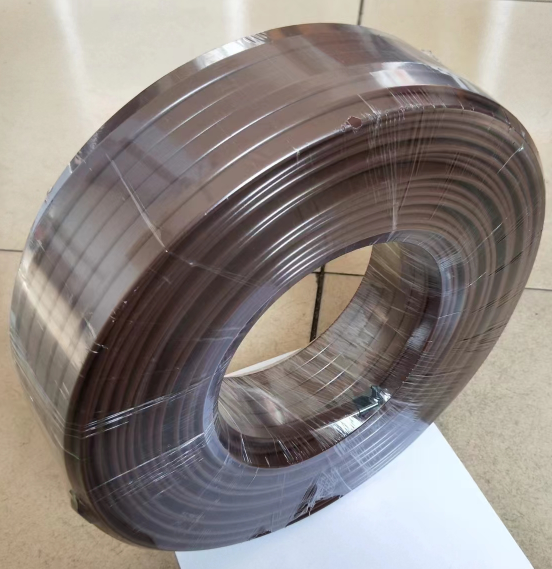

伴熱電纜RDP3-J3

 伴熱電纜RDP3-J3產品適應場合

1、儀表管線伴熱保溫

2、防止表面積雪、結冷。

3、嚴格控制作業溫度的液體管線伴熱。

4、塑料管伴熱。

5、塑料管伴熱，液化石油氣或氨氣儲槽底部防凍保溫

6、一般管線防凍。

7、井口采油管伴熱（取代水套爐），注水井防凍。

1、工作原理：

    電源母線為二根平行J緣銅線，在J緣層中間纏繞電熱絲，并將該電熱絲每隔一定距離（即“發熱節長”）與母線連接，形成連續并聯電阻。母線通電后，各并聯電阻發熱，因而形成一條連續的加熱帶。

2、伴熱電纜RDP3-J3產品規格及主要技術指標：

常態J緣電阻：≥50mΩhm

介電強度：-2500V 50HZ/min

J緣層材料：F46

電熱帶zui高耐溫：205℃

供貨長度：zui長200m,電短20m

RDP2 -J4型高溫恒功率電熱帶

RDP2 -J4型高溫恒功率電熱帶，其工作原理及產品結構與RDP2-J3型恒功率電熱帶相同，所不同是其J緣材料采用了耐高防水玻璃纖維和耐高溫于F46的PFA氟塑料，因此能用于溫度達260℃的場所進行熱保溫，以維持一定的伸質濁度，它尤其適合瀝青、重粘油管線伴熱，其流體維持溫度可達180℃-250℃，該產品可用于非爆場合和工廠一區， T3組場所。

1、型號含義：每米功率為40W加強型單相高溫電熱帶

2、產品規格及主要技術指標：電熱帶zui高耐溫260℃

    RDP3-J3型三相恒功率電熱帶

    三相恒功率熱帶和單相恒功率電熱帶的原理基本相同，不同之外是單相帶采用單相供電，三相帶采用三相三角形供電。三相帶除有單相電熱帶的特點外，特別適用于長距離、大口徑管道的伴熱和保溫。

1.工作原理：

    三根平行J緣銅絞線為電源母線，在內護套J緣層外纏繞電熱絲，并將該電熱絲每隔一定距離（即“發熱節長”）分別依次與電源母線AB-BC-CA-AB......反復循環連接，在每三相間形甩連續并聯電阻。當線母通以三相電后，各并聯電阻同時發熱，因而形成一條連續三相電的加熱帶。

2、產品規格及主要技術指標：

常態J緣電阻≥50mΩ/每百米

J緣層材料：F46電熱帶zui高耐溫：250℃

供貨長度：zui長：500Mzui短：50M

介質強度：-2500V 50HZ/min

DXW/PZ/J 型自限式電熱帶

自限式電熱帶

型號含義：

例： DXW-PZ/J表示：J緣材料為PTC復合性，額定工作電壓為220V、20℃時每米輸出功率20W的自限工電熱帶。

    工作原理：兩根銅絞線為電源母線，在母線周圍擠塑一層有正溫系數特性的自限發熱芯料，當接通電源后，電源橫向通過芯料，形成了一個連續的并聯加熱體。本電熱帶發熱芯料采用經特種工藝處理的溫度記憶導電分子。當電流通過網絡導電分子時，產生熱量。在冷態時，電流易于通過，產生大量熱能。隨著溫度升高，基體膨脹，導電分子減低了網絡密度，切斷了大部分通路，電流減少，發熱量隨之減少，由此，達到自動控制溫度目的，使加熱基本超于熱平衡。當溫度下降，溫度記憶導電分子再次收縮，結果，原先切斷的電路有恢復接通，電流再次增大，熱量輸出增加。這種特性稱之謂：“溫度自限式特性”，“自限式電熱帶”M稱由此而產生。

產品規格及主要技術指標

1、產品規格：DXW-PZ/J自限式電熱帶

2、工作電壓：~220V

3、抗電強度：2.5kv/m(20℃)

4、電熱帶zui高耐溫：150℃

5、額定發熱量：20W/m(20℃)

     DXW型自限式電熱帶單位長度上功率相等，它的功率不隨總功率愈大。在現場它任意切割。該產品的“自限性能在”電熱帶的整根長度中處出存在，因而能有效在保證管道的熱穩定性。同時，自限式點熱帶即使是互相交駐，也不會產生過熱燒壞點熱帶。它可用于30℃以下會質管道伴熱保溫。自限式電熱帶和PTC材料的啟動電流性能有些相似：在接通電源的瞬間會產生較大啟動電流，該電流隨著通電時間的延長逐漸變小，一般持續數秒后可降到額定值。由于電熱帶一般都是直接啟動，所以DXW-PZ/J型自限式電熱帶zui大使用長度100-200m。安裝電帶應與控制電器配套使用，控制電器一般有過載、短路、接地、漏電保護和溫度保護。自限式電熱帶能用于解決介溫度低于30℃的管道、閥門、泵體的防冷凍和保溫，對于維持儀表管線的工藝溫度尤為適用。
