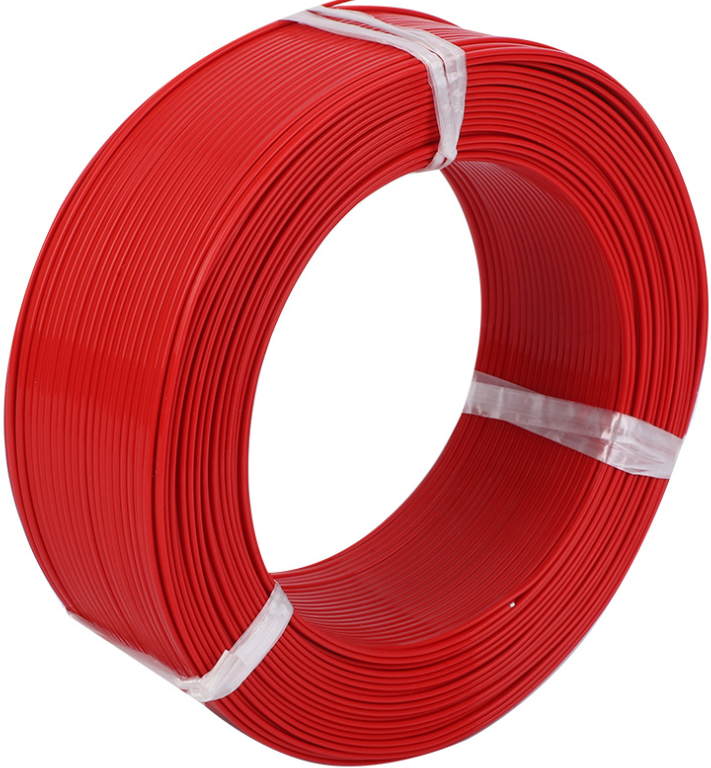

EX補償導線EX-GH-FGP
EX補償導線EX-GH-FGP的作用是來延伸熱電即移動熱電偶的冷端，與顯示儀表聯接構成測溫系統(tǒng)。EX補償導線采用GB／T 4989-94《熱電偶用補償導線》標準(等效采用IEC584-3《熱電偶D三部分—補償導線》國際標準)，J緣層和護層選用更優(yōu)氟塑料，并采用整體連續(xù)擠出新工藝，使EX補償導線具有優(yōu)良的耐酸，堿、耐磨和不燃延之性能，可浸入油水中長期使用。使用溫度—60—205—260℃，屬于當代國際水平。產品主要應用于各種測溫裝置，已被廣泛用于石油、化工、冶金、電力等部門。
EX補償導線EX-GH-FGP主要技術指標：
補償導線型號按產品的品種劃分為SC、KC、KX、EX、JX、TX、NC
其中：a)型號個字母與熱電偶的分度號相對應；
b)字母“X”表示延伸型補償導線(型別)；
c)字母“C”表示補償型補償導線(型別)。
注：SC型補償導線可配用R型分度號熱電偶
補償導線型號按產品的品種劃分為SC、KC、KX、EX、JX、TX、NC
其中：a)型號個字母與熱電偶的分度號相對應；
b)字母“X”表示延伸型補償導線(型別)；
c)字母“C”表示補償型補償導線(型別)。
注：SC型補償導線可配用R型分度號熱電偶
|
結構特征、J緣層、護層材料、使用溫度
|
|||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||
|
使用分類、允差等、護層著色標志
|
||||||||||||||
|
||||||||||||||
|
產品標號（標記）
|
|||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||
|
EX補償導線合金絲和J緣層顏色
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
EX補償導線的熱電勢、允差
|
|
熱電勢及允差（μV）
|
熱電偶測試
端溫度(℃) |
|||||
|
100 ℃
|
100 ℃
|
||||||
|
熱電勢
(標準值) |
允 差
|
熱電勢
(標準值) |
允 差
|
||||
|
普通
|
準確(S)
|
普通
|
準確(S)
|
||||
|
SC或RC
|
645
|
±60(±5.0℃)
|
±30(±2.5℃)
|
1440
|
±60(±5.0℃)
|
--
|
1000
|
|
KCA
|
4095
|
±100(±2.5℃)
|
±60(±1.5℃)
|
8137
|
±100(±2.5℃)
|
±60(±1.5℃)
|
900
|
|
KCB
|
4095
|
±100(±2.5℃)
|
±60(±1.5℃)
|
8137
|
--
|
--
|
900
|
|
KX
|
4095
|
±100(±2.5℃)
|
±60(±1.5℃)
|
8137
|
±100(±2.5℃)
|
±60(±1.5℃)
|
900
|
|
NC
|
2774
|
±100(±2.5℃)
|
±60(±1.5℃)
|
5912
|
±100(±2.5℃)
|
±60(±1.5℃)
|
900
|
|
NX
|
2774
|
±200(±2.5℃)
|
±60(±1.5℃)
|
5912
|
±100(±2.5℃)
|
±60(±1.5℃)
|
900
|
|
EX
|
6317
|
±60(±2.5℃)
|
±120(±1.5℃)
|
13419
|
±200(±2.5℃)
|
±120(±1.5℃)
|
600
|
|
JX
|
5268
|
±140(±2.5℃)
|
±85(±1.5℃)
|
10777
|
±140(±2.5℃)
|
±85(±1.5℃)
|
500
|
|
TX
|
4277
|
±60(±1.0℃)
|
±30(±0.5℃)
|
9285
|
±90(±1.5℃)
|
±48(±0.8℃)
|
300
|
補償導線的線芯截面、股數、單線直徑及J緣層、護層和外徑尺寸：
|
使用分類
|
標稱截面(mm2)
|
單股線芯
|
多股軟線芯(R)
|
J緣層厚度(mm)
|
護層厚度(mm)
|
外徑上限(mm)
|
|||||
|
線芯股數(根)
|
單線直徑(mm)
|
線芯股數(根)
|
單線直徑(mm)
|
扁平型
|
屏蔽扁平型
|
||||||
|
單股線芯
|
多股線芯
|
單股線芯
|
多股線芯
|
||||||||
|
一般用(G)
|
0.2
|
1
|
0.5
|
7
|
0.2
|
0.4
|
0.7
|
3.0x4.6
|
3.1x4.8
|
3.8x5.4
|
3.9x5.6
|
|
0.5
|
1
|
0.80
|
7
|
0.30
|
0.5
|
0.8
|
3.7x6.4
|
3.9x6.6
|
4.5x7.2
|
4.7x7.4
|
|
|
1.0
|
1
|
1.13
|
7
|
0.43
|
0.7
|
1.0
|
5.0x7.7
|
5.1x8.0
|
5.8x8.5
|
5.9x8.8
|
|
|
1.5
|
1
|
1.37
|
7
|
0.52
|
0.7
|
1.0
|
5.2x8.3
|
5.5x8.7
|
6.0x9.1
|
6.3x9.6
|
|
|
2.5
|
1
|
1.76
|
19
|
0.41
|
0.7
|
1.0
|
5.7x9.3
|
5.9x9.8
|
6.5x10.1
|
6.7x10.7
|
|
|
耐熱用(H)
|
0.2
|
1
|
0.5
|
7
|
0.2
|
0.4
|
0.3
|
2.3x4.0
|
2.4x4.2
|
3.1x4.8
|
3.2x5.0
|
|
0.5
|
1
|
0.80
|
7
|
0.3
|
0.4
|
0.3
|
2.9x5.0
|
3.0x5.2
|
3.7x5.5
|
3.8x6.0
|
|
|
1.0
|
1
|
1.13
|
7
|
0.43
|
0.4
|
0.3
|
3.5x5.7
|
3.7x6.1
|
4.3x6.5
|
4.5x6.9
|
|
|
1.5
|
1
|
1.37
|
7
|
0.52
|
0.4
|
0.3
|
4.0x6.5
|
4.2x6.9
|
4.8x7.3
|
5.0x7.7
|
|
|
2.5
|
1
|
1.76
|
19
|
0.41
|
0.4
|
0.3
|
4.5x7.3
|
4.8x7.9
|
5.3x8.1
|
5.6x8.7
|
|
