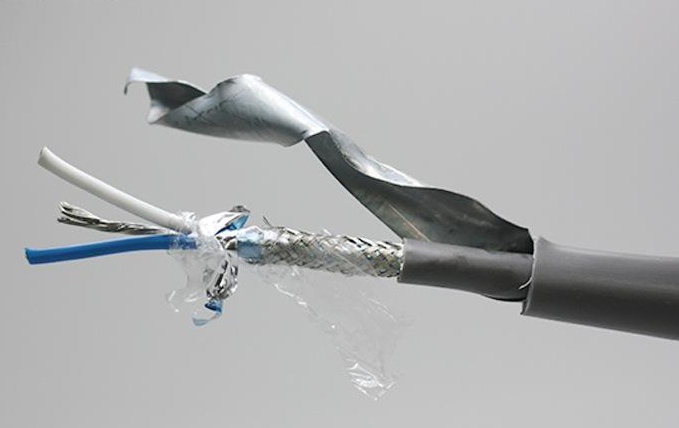

低煙無鹵補償導線WDZC-KX-YJYP23-2*1.0適用范圍：
低煙無鹵補償導線WDZC-KX-YJYP23-2*1.0主要適用于核電站、地鐵、艦船、高層建筑、圖書館、車站、機場等人流密集、要求安全高的場所。
低煙無鹵補償導線WDZC-KX-YJYP23-2*1.0產品型號與名稱見表1
表1
|
型 號 |
名稱 |
||
|
WDZA WDZB WDZC |
SC RC KCA KCB KX NX NC EX JX TX |
YJY |
交聯聚乙烯絕緣聚烯烴護套無鹵低煙阻燃（A、B、C）（S、 R、K、N、E、J、T）型熱電偶用補償電纜 |
|
YJYP3 |
交聯聚乙烯絕緣鋁塑復合帶屏蔽聚烯烴護套無鹵低煙阻燃（A、B、C） （S 、R、K、N、E、J、T）型熱電偶用補償電纜 |
||
|
YJYP3/23 |
交聯聚乙烯絕緣鋁塑復合帶屏蔽鋼帶鎧裝聚烯烴護套無鹵低煙阻燃（A、B、C） （S、R、K、N、E、J、T）型熱電偶用補償電纜 |
||
WDZC-KX-YJYP3-23鎧裝低煙無鹵補償導線規格（見表2）
表2
|
對數 |
標稱截面mm2 |
線芯結構 |
|
|
1～30 |
0.2 |
0.52 |
7/0.20 |
|
0.5 |
0.80 |
7/0.30 |
|
|
1.0 |
1.13 |
7/0.43 |
|
|
1.5 |
1.37 |
7/0.52 |
|
|
2.5 |
1.76 |
7/0.41 |
|
低煙無鹵補償導線WDZC-KX-YJYP23-2*1.0分類和等級標志（見表3）
表3
|
類別 |
標志 |
允差等級及標志 |
|
|
普通級 |
精密級 |
||
|
一般用 |
Ｇ |
Ｂ（或省略） |
Ａ或Ｓ |
|
耐熱用 |
Ｈ |
||
低煙無鹵補償導線WDZC-KX-YJYP23-2*1.0的溫度范圍、熱電動勢允差及往復電阻（見表4）
表4
|
型號 |
使用分類 |
電線電纜溫度范圍 |
熱電動勢允差 |
熱電偶測量端溫度℃ |
往復電阻在２０℃長度為１m截面積1mm2不大于Ω |
|
|
精密級 ±uv |
普通級 ±uv |
|||||
|
ＳＣ ＲＣ |
Ｇ Ｈ |
0~100 0~200 |
30（2.5℃） - |
60（5.0℃） 60（5.0℃） |
1000 |
0.05 |
|
ＫＣ |
Ｇ Ｈ |
0~100 0~150 |
60（1.5℃） - |
100（2.5℃） 100（5.0℃） |
900 |
0.7 |
|
ＫＸ |
Ｇ Ｈ |
-20~100 -40~200 |
60（1.5℃） 60（1.5℃） |
100（2.5℃） 100（2.5℃） |
900 |
1.1 |
|
ＥＸ |
Ｇ Ｈ |
-20~100 -40~200 |
120（1.5℃） 120（1.5℃） |
200（2.5℃） 200（2.5℃） |
500 |
1.25 |
|
ＪＸ |
Ｇ Ｈ |
-20~100 -40~200 |
85（1.5℃） 85（1.5℃） |
140（2.5℃） 140（2.5℃） |
500 |
0.65 |
|
ＴＸ |
Ｇ Ｈ |
-20~100 -40~200 |
30（0.5℃） 48（0.8℃） |
60（1.0℃） 90（1.5℃） |
300 |
0.52 |
注：本表所列允差用微伏表示，用攝氏度表示的允差與熱電偶測量端的溫度有關，括號中的溫度值是按表列熱電偶測量端溫度換算的。
低煙無鹵阻燃熱電偶用補償電纜色別標志（見表5）
表5
|
絕緣顏色 |
護套顏色 |
||||||||||
|
型號 |
RC SC |
KC |
KX |
EX |
JX |
TX |
NC NX |
一般用 |
耐熱用 |
||
|
正級 |
紅 |
紅 |
紅 |
紅 |
紅 |
紅 |
紅 |
普通級 |
精密級 |
普通級 |
精密級 |
|
負級 |
綠 |
藍 |
黑 |
棕 |
紫 |
白 |
灰 |
黑 |
灰 |
黑 |
黃 |
