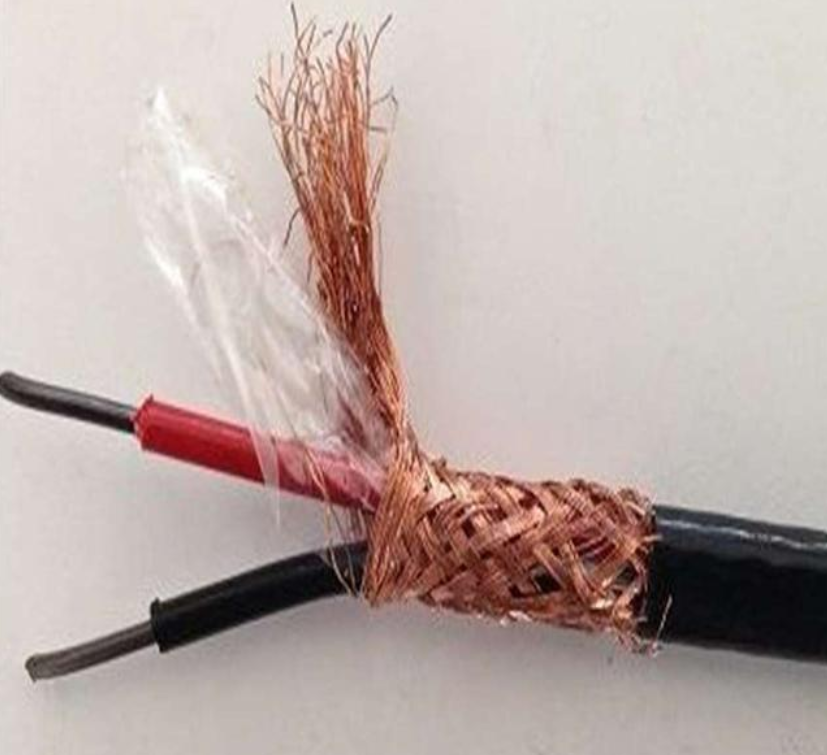

KX補償導線KX-HS-FP1FP1-2*1.5
KX補償導線KX-HS-FP1FP1-2*1.5 執行GB/4989-94等效采用IEC584-3標準.阻燃特性符合GB/T18380.3IEC60332-3規定要求。
二、產品標準
1、產品執行標準：GB/T4989-94(等效采用IEC584-3標準)
2、額定溫度：-60℃～+350℃
3、屏蔽：鍍錫銅絲、鍍銀銅絲、不銹鋼絲
4、絕緣體：鐵氟龍（氟塑料）、硅橡膠、玻璃纖維
5、導體***高工作溫度：
耐熱級：聚全氟乙丙烯(F46)200℃、可溶性聚四氟乙烯260℃、硅橡膠180℃
普通級：聚氯乙烯70℃和105℃，交聯聚乙烯90℃、低煙無鹵阻燃聚烯烴70℃、交聯型90℃和125℃
| 護套材料：護套 顏色：灰色 溫度：-60-260 |
| 可根據需要提供聚乙烯（Y）J緣、 交聯聚乙烯（YJ）J緣補償電纜。 |
| 屏蔽材質：銅絲屏蔽或鍍錫屏蔽 |
| J緣電阻: 25MΩ.km |
| 電壓試驗：1000 V/1min |
| 阻燃性能：符合GB/T18380-2001阻燃標準中A、 B、 C類規定 |
| 熱電動勢及允差：準確 8137 ±60（±1.5℃） |
補償導線電纜的作用是用來延伸熱電偶的泠端、與測溫儀連接構成測溫系統。產品采用聚氯乙烯J緣和護套，具有優良的防潮、耐磨、阻燃性能。基本型號及M稱
|
型號 |
M稱 |
|
KX-GS-VV |
聚氯乙烯J緣對絞聚氯乙烯護套一般用準確K分度熱電偶用補償電纜 |
|
KX-GS-VPV |
聚氯乙烯J緣對絞銅絲編織分屏蔽聚氯乙烯護套一般用準確K分度熱電偶用補償電纜 |
|
KX-GS-VPVP |
聚氯乙烯J緣對絞銅絲編織分屏蔽和總屏蔽聚氯乙烯護套一般用準確K分度熱電偶用補償電纜 |
|
KX-GS-VVP |
聚氯乙烯J緣對絞銅絲編織總屏蔽聚氯乙烯護套一般用準確K分度熱電偶用補償電纜 |
|
KX-HS-FF |
氟塑料J緣對絞氟塑料護套準確K分度熱電偶用高溫補償電纜 |
|
KX-HS-FP1F |
氟塑料J緣對絞鍍錫銅絲編織分屏蔽氟塑料護套準確K分度熱電偶用高溫補償電纜 |
|
KX-HS-FP1FP1 |
氟塑料J緣對絞鍍錫銅絲編織分屏蔽和總屏蔽氟塑料護套準確K分度熱電偶用高溫補償電纜 |
|
KX-HS-FFP1 |
氟塑料J緣對絞鍍錫銅絲編織總屏蔽氟塑料護套準確K分度熱電偶用高溫補償電纜 |
|
KX-HS-FV105 |
氟塑料J緣對絞耐熱105℃聚氯乙烯護套 準確K分度熱電偶用高溫補償電纜 |
|
KX-HS-FP1V105 |
氟塑料J緣對絞鍍錫銅絲編織分屏蔽耐熱105℃聚氯乙烯護套準確K分度熱電偶用高溫補償電纜 |
|
KX-HS-FP1V105P1 |
氟塑料J緣對絞鍍錫銅絲編織分屏總屏蔽耐熱105℃聚氯乙烯護套準確K分度熱電偶用高溫補償電纜 |
|
KX-HS-FV105P1 |
氟塑料J緣對絞鍍錫銅絲編織總屏蔽耐熱105℃聚氯乙烯護套準確K分度熱電偶用高溫補償電纜 |
注：
1、其它型號補償導線如：KC、JX、SC、EX、NC、TX等，只需改寫型號的項，如：EX-G-VV、TX-H-FVP等；
2、需導體為多股軟芯時，應在原型號后加“R”表示，如：TX-G-VVPR；
3、還可根據需要提供聚乙烯（Y）J緣、交聯聚乙烯（YJ）J緣補償電纜。
4、補償電纜屏蔽層也可采用金屬帶繞包形式，如：復合鋁帶（P3）、復合銅帶（P2）；
5、需阻燃型補償電纜，應在原型號前加“ZR-”。
6、需鎧裝型補償電纜，應在原型號后加“-22”表示鋼帶鎧裝；加“-32”表示鋼絲鎧裝。
|
型號 |
產品M稱 |
| ZR-KX-GsVV | 阻燃聚氯乙烯J緣及護套準確單股導體，K分度號熱電偶用補償導線 |
| ZR-KX-GsVVR | 阻燃聚氯乙烯J緣及護套準確多股導體，K分度號熱電偶用補償軟導線 |
| ZR-KX-GsVVP | 阻燃聚氯乙烯J緣及護套準確單股導體銅絲編織屏蔽，K分度號熱電偶用補償電纜 |
| ZR-KX-GsVVRP | 阻燃聚氯乙烯J緣及護套準確單股導體銅絲編織屏蔽，K分度號熱電偶用補償軟電纜 |
| ZR-KX-GsVPVP | 阻燃聚氯乙烯J緣及護套準確單股導體銅絲編織分屏、總屏，K分度號熱電偶用補償電纜 |
| ZR-KX-GsVPVRP | 阻燃聚氯乙烯J緣及護套準確單股導體銅絲編織分屏、總屏，K分度號熱電偶用補償軟電纜 |
| ZR-KX-GsVVPl | 阻燃聚氯乙烯J緣及護套準確單股導體鋁塑復合帶繞包屏蔽，K分度號熱電偶用補償電纜 |
| ZR-KX-GsVVRPl | 阻燃聚氯乙烯J緣及護套準確單股導體鋁塑復合帶繞包屏蔽，K分度號熱電偶用補償軟電纜 |
| ZR-KX-GsVPlVPl | 阻燃聚氯乙烯J緣及護套準確單股導體鋁塑復合帶繞包分屏總屏，K分度號熱電偶用補償電纜 |
| ZR-KX-GsVPlVRPl | 阻燃聚氯乙烯J緣及護套準確單股導體鋁塑復合帶繞包分屏總屏，K分度號熱電偶用補償軟電纜 |
| ZR-KX-GsVVP2 | 阻燃聚氯乙烯J緣及護套準確單股導體銅塑復合帶繞包屏蔽，K分度號熱電偶用補償電纜 |
| ZR-KX-GsVVRP2 | 阻燃聚氯乙烯J緣及護套準確單股導體銅塑復合帶繞包屏蔽，K分度號熱電偶用補償軟電纜 |
| ZR-KX-GsVP2VP2 | 阻燃聚氯乙烯J緣及護套準確單股導體銅塑復合帶繞包分屏總屏，K分度號熱電偶用補償電纜 |
| ZR-KX-GsVP2VRP2 | 阻燃聚氯乙烯J緣及護套準確單股導體銅塑復合帶繞包分屏總屏，K分度號熱電偶用補償軟電纜 |
耐熱260℃和耐熱100℃高溫K型補償電纜
| ZR-KX-HA-FFP | 氟塑料烯J緣和護套銅絲編織總屏蔽準確K分度號熱電偶用阻燃型補償電纜 |
| ZR-KX-HA-FFRP | 氟塑料烯J緣和護套銅絲編織總屏蔽準確K分度號熱電偶用阻燃型補償軟電纜 |
| ZR-KX-HA-FPFP | 氟塑料J緣和護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用阻燃型補償電纜 |
| ZR-KX-HA-FPFRP | 氟塑料J緣和護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用阻燃型補償軟電纜 |
| ZR-KX-HA-FVP | 氟塑料烯J緣聚氯乙烯護套銅絲編織總屏蔽準確K分度號熱電偶用阻燃型補償電纜 |
| ZR-KX-HA-FVRP | 氟塑料烯J緣聚氯乙烯護套銅絲編織總屏蔽準確K分度號熱電偶用阻燃型補償軟電纜 |
| ZR-KX-HA-FPVP | 氟塑料J緣聚氯乙烯護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用阻燃型補償電纜 |
| ZR-KX-HA-FPVRP | 氟塑料J緣聚氯乙烯護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用阻燃型補償軟電纜 |
| ZR-KX-HA-FGP | 氟塑料烯J緣硅橡膠護套銅絲編織總屏蔽準確K分度號熱電偶用阻燃型補償電纜 |
| ZR-KX-HA-FGRP | 氟塑料烯J緣硅橡膠護套銅絲編織總屏蔽準確K分度號熱電偶用阻燃型補償軟電纜 |
| ZR-KX-HA-FPGP | 氟塑料J緣硅橡膠護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用阻燃型補償電纜 |
| ZR-KX-HA-FPGRP | 氟塑料J緣硅橡膠護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用阻燃型補償軟電纜 |
| ZR-KX-GA-YJVP | 交聯聚乙烯J緣聚氯乙烯護套銅絲編織總屏蔽準確K分度號熱電偶用阻燃型補償電纜 |
| ZR-KX-GA-YJVRP | 交聯聚乙烯J緣聚氯乙烯護套銅絲編織總屏蔽準確K分度號熱電偶用阻燃型補償軟電纜 |
| ZR-KX-GA-YJPVP | 交聯聚乙烯J緣聚氯乙烯護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用阻燃型補償電纜 |
| ZR-KX-GA-YJPVRP | 交聯聚乙烯J緣聚氯乙烯護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用阻燃型補償軟電纜 |
| ZR-KX-GA-VV | 聚氯乙烯J緣對絞聚氯乙烯護套一般用準確K分度熱電偶用阻燃型補償電纜 |
| ZR-KX-GA-VPV | 聚氯乙烯J緣對絞銅絲編織分屏蔽聚氯乙烯護套一般用準確K分度熱電偶用阻燃型補償電纜 |
| ZR-KX-GA-VPVP | 聚氯乙烯J緣對絞銅絲編織分屏蔽和總屏蔽聚氯乙烯護套一般用準確K分度熱電偶用阻燃型補償電纜 |
| ZR-KX-GA-VVP | 聚氯乙烯J緣對絞銅絲編織總屏蔽聚氯乙烯護套一般用準確K分度熱電偶用阻燃型補償電纜 |
| ZR-KX-HA-FF | 氟塑料J緣對絞氟塑料護套準確K分度熱電偶用高溫阻燃型補償電纜 |
| ZR-KX-HA-FP1F | 氟塑料J緣對絞鍍錫銅絲編織分屏蔽氟塑料護套準確K分度熱電偶用高溫阻燃型補償電纜 |
| ZR-KX-HA-FP1FP1 | 氟塑料J緣對絞鍍錫銅絲編織分屏蔽和總屏蔽氟塑料護套準確K分度熱電偶用高溫阻燃型補償電纜 |
| ZR-KX-HA-FFP1 | 氟塑料J緣對絞鍍錫銅絲編織總屏蔽氟塑料護套準確K分度熱電偶用高溫阻燃型補償電纜 |
| ZR-KX-HA-FV105 | 氟塑料J緣對絞耐熱105℃聚氯乙烯護套 準確K分度熱電偶用高溫阻燃型補償電纜 |
| ZR-KX-HA-FP1V105 | 氟塑料J緣對絞鍍錫銅絲編織分屏蔽耐熱105℃聚氯乙烯護套準確K分度熱電偶用高溫阻燃型補償電纜 |
| ZR-KX-HA-FP1V105P1 | 氟塑料J緣對絞鍍錫銅絲編織分屏總屏蔽耐熱105℃聚氯乙烯護套準確K分度熱電偶用阻燃型高溫補償電纜 |
| ZR-KX-HA-FV105P1 | 氟塑料J緣對絞鍍錫銅絲編織總屏蔽耐熱105℃聚氯乙烯護套準確K分度熱電偶用高溫阻燃型補償電纜 |
| ZRKX-HA-FGP | 氟塑料烯J緣硅橡膠護套銅絲編織總屏蔽準確K分度號熱電偶用阻燃型補償電纜 |
| ZRKX-HA-FGRP | 氟塑料烯J緣硅橡膠護套銅絲編織總屏蔽準確K分度號熱電偶用阻燃型補償軟電纜 |
| ZRKX-HA-FPGP | 氟塑料J緣硅橡膠護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用阻燃型補償電纜 |
| ZRKX-HA-FPGRP | 氟塑料J緣硅橡膠護套銅絲編織分屏加總屏蔽準確K分度號熱電偶用阻燃型補償軟電纜 |
